BARRAGE DE SAINT-BOND

TRAVAUX DE MODERNISATION
DU BARRAGE DE SAINT-BOND

  • Appel d’offre
BarrageStBond

BARRAGE DE SAINT-BOND

TRAVAUX DE MODERNISATION
DU BARRAGE DE SAINT-BOND

BarrageStBond

CONTEXTE

  • Appel d’offre

NATURE DES TRAVAUX

ETUDE, FABRICATION ET POSE

    • Note de calcul pour les clapets, passerelles, systèmes de manœuvre et équipements divers, passe à poissons, pare-bateau, équipement hydraulique et puissance
    • 2 clapets mobiles de 17,2 x 3m + 3 clapets de 15,70 x 2,05 + pièces fixes
    • 5 systèmes de manœuvre à réduction et chaine galle
    • 5 passerelles mobiles (2 de 17m de long et 3 de 15,7m de long)
    • 5 ensembles escaliers plateformes d’accès
    • 5 systèmes de batardeau : aval par poteaux et panneaux ; amont par aiguille alu
    • 1 système pare-bateaux à câbles et vérins hydrauliques
    • Fourniture et pose de divers équipements : rainures, vannes passe à poissons, 1 dégrilleur à bras hydraulique avec grille et goulotte + 4 grilles pivotantes, 1 drome + diverses échelles
    • Equipement hydraulique commande et puissance

DUREE DU CHANTIER

DE SEPTEMBRE 2013 À AVRIL 2014

1

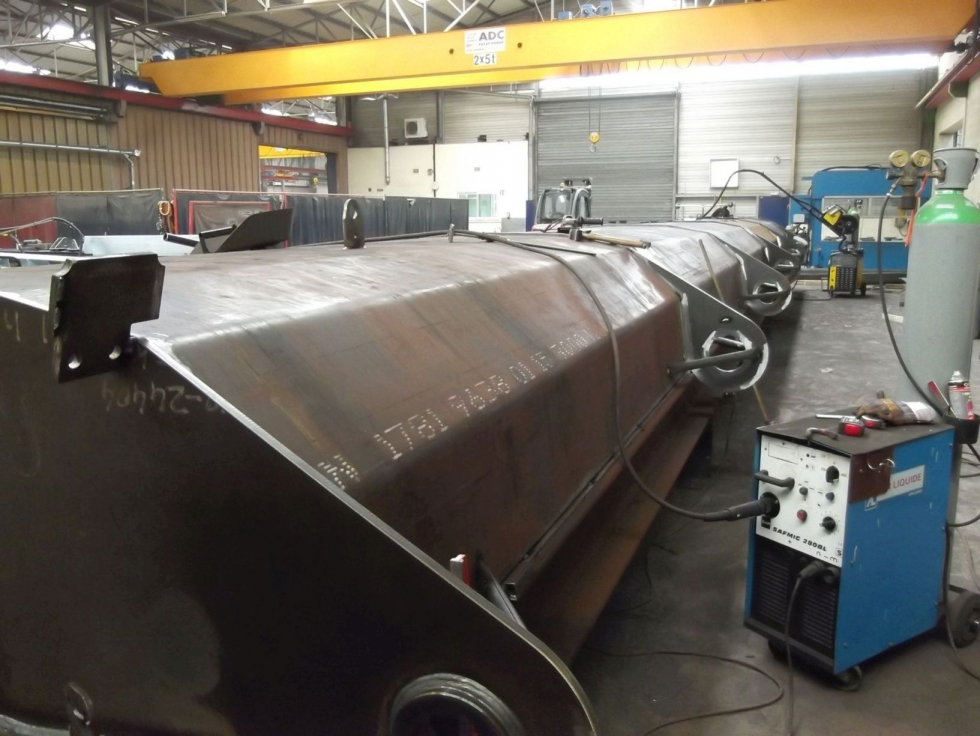

Fabrication clapet en atelier

2

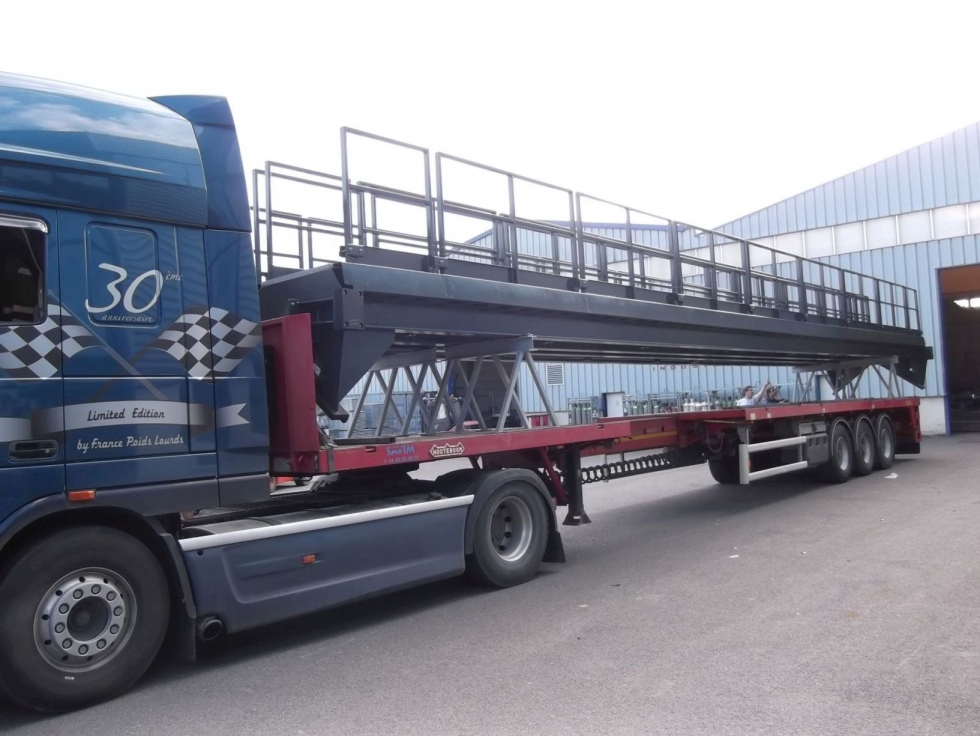

Chargement passerelles en atelier

3

Chargement motorisations en atelier

4

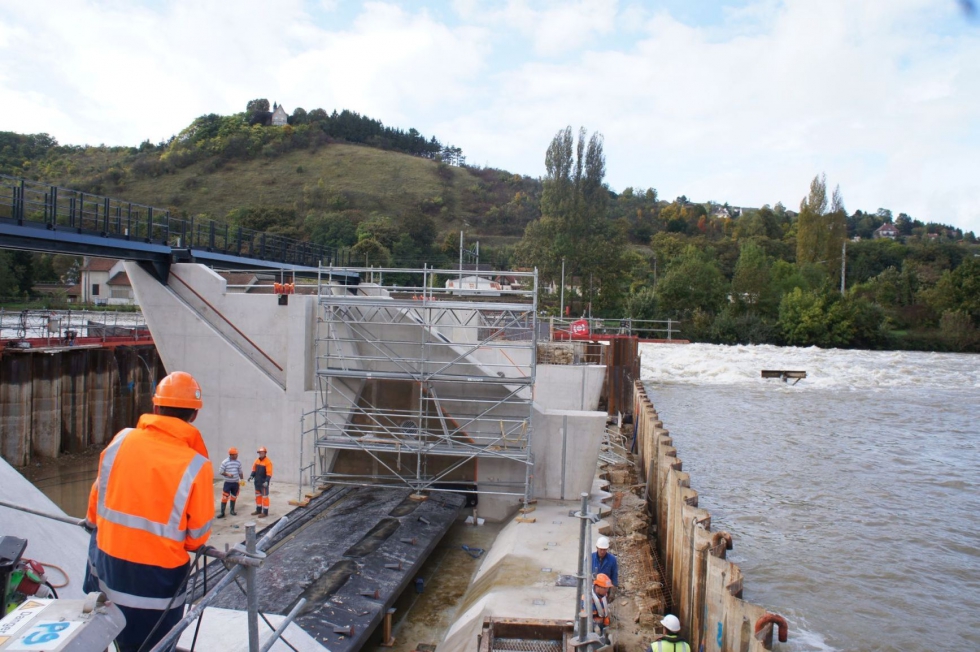

Clapet en cours de pose

5

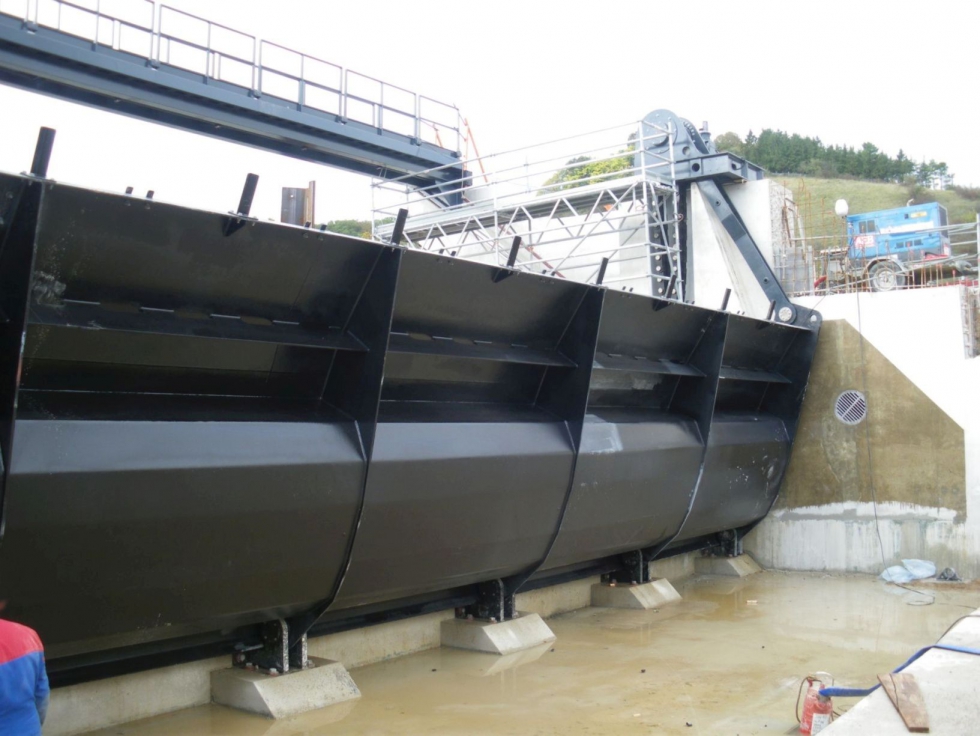

Vue aval du clapet

6

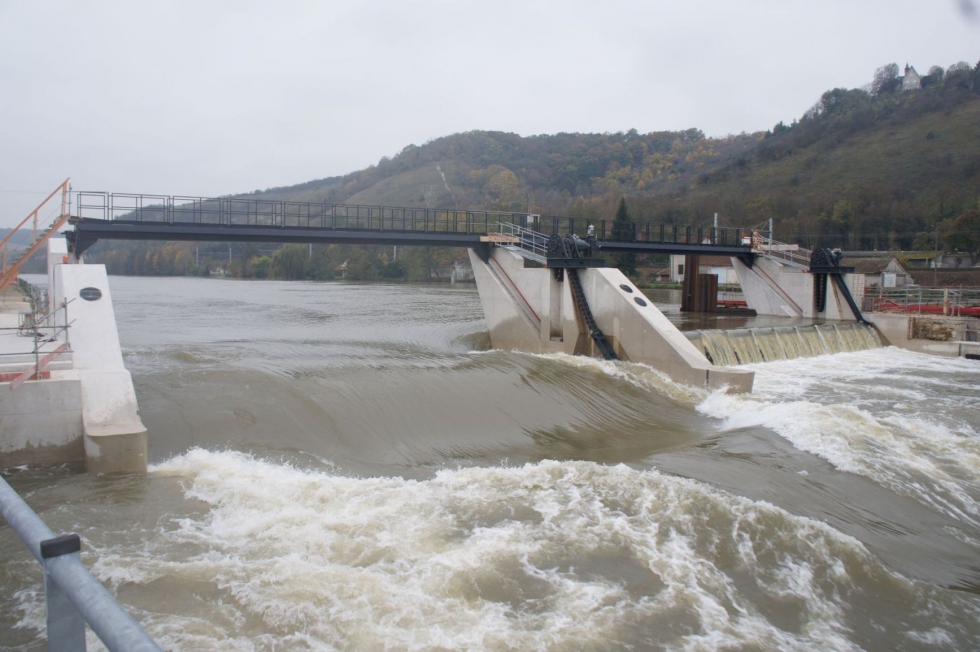

Clapet en service

7

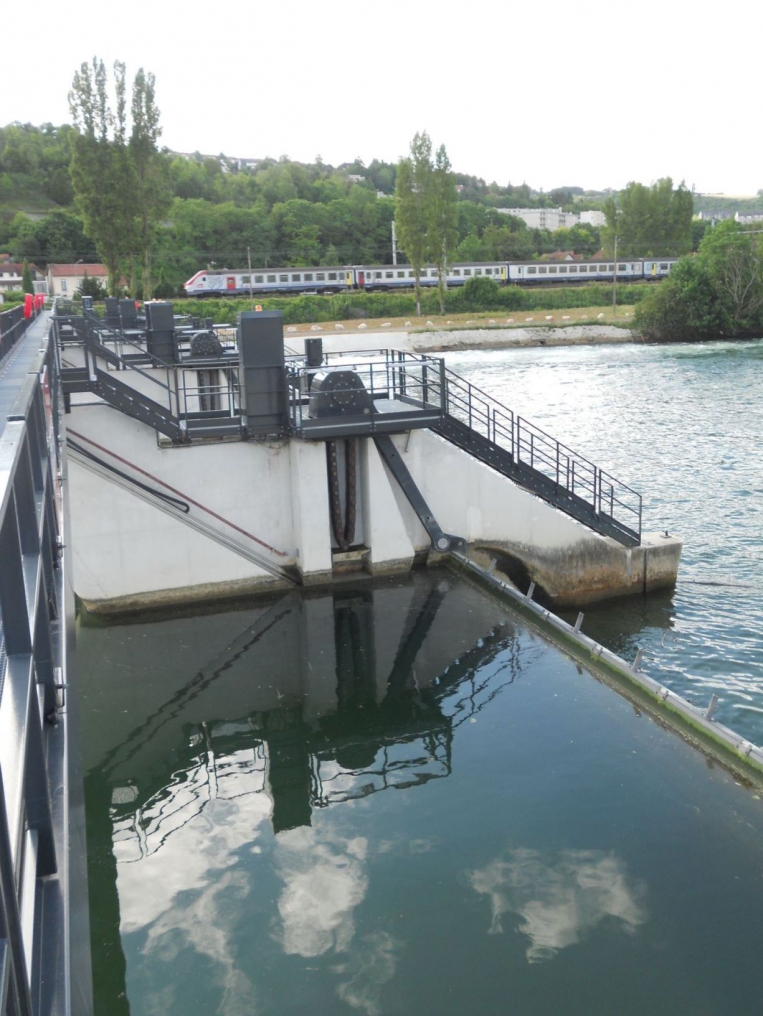

Vue Clapet position haute

8

Motorisations

9

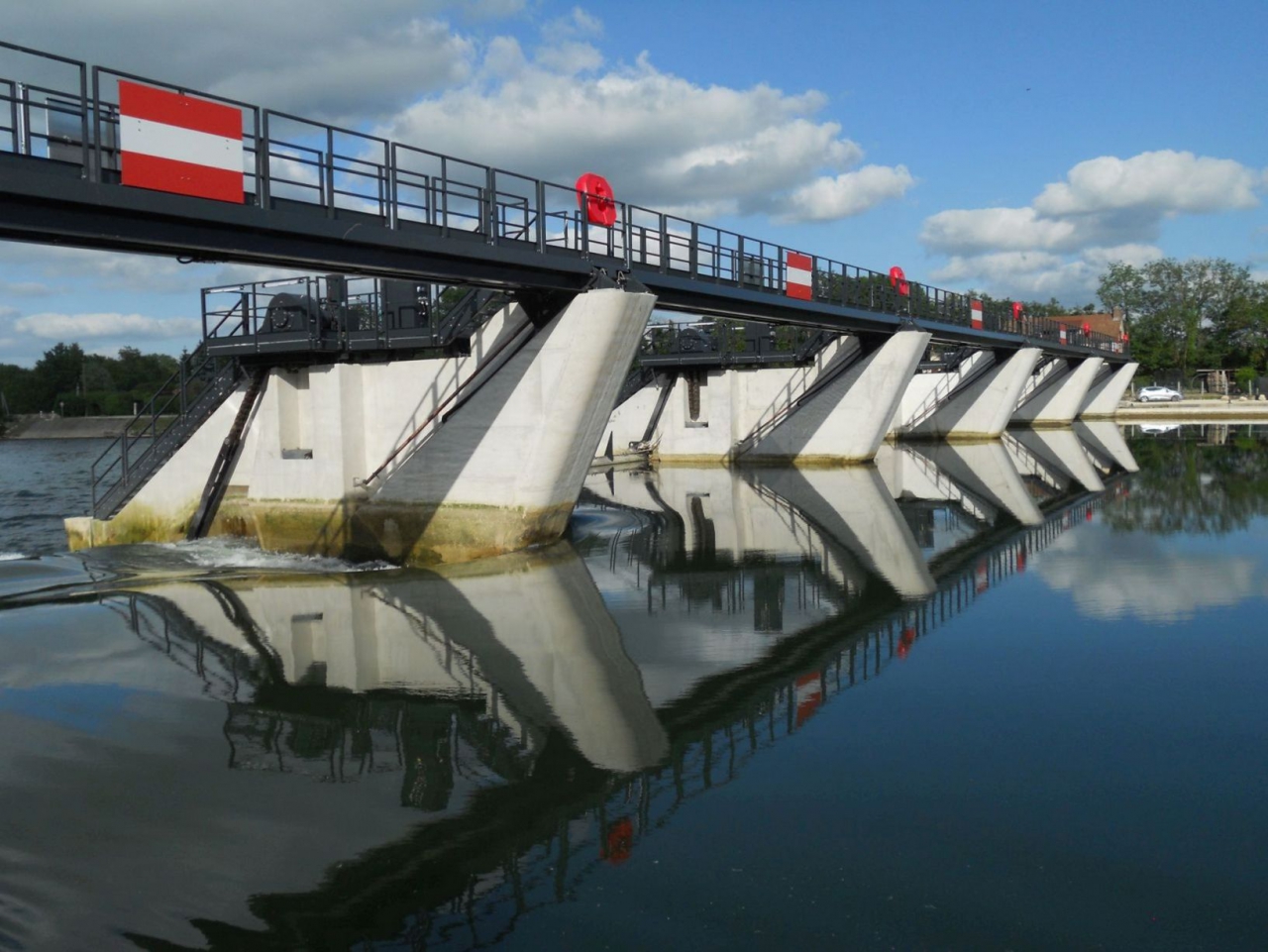

Barrage vue amont

10

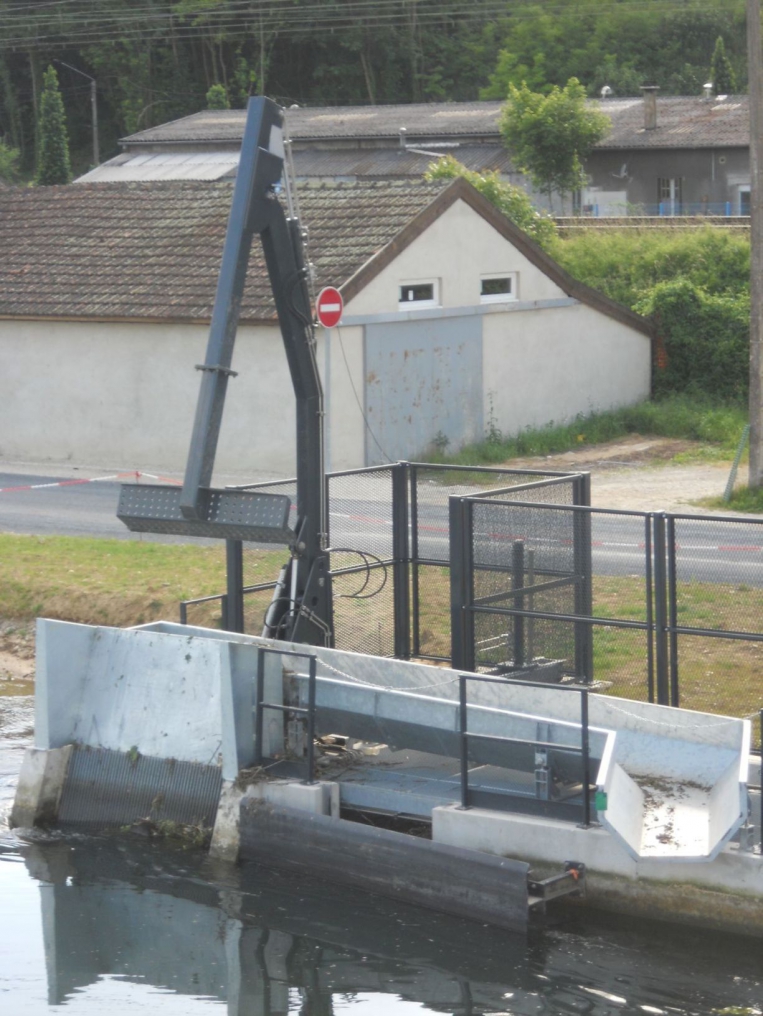

Dégrilleur passe à poissons

11

Barrage de Saint Bond
