Remplacement de Vannes wagon d’un barrage hydroélectrique

> Retour à toutes les réalisations du domaine de l'hydrologie

BARRAGE DE LABARRE

TRAVAUX DE REMPLACEMENT DE 3 VANNES
WAGON DES EVACUATEURS DE CRUES

  • Appel d’offre de EDF
BarrageLabarre

BARRAGE DE LABARRE

TRAVAUX DE REMPLACEMENT DE 3 VANNES
WAGON DES EVACUATEURS DE CRUES
BarrageLabarre

CONTEXTE

  • Appel d’offre de EDF

NATURE DES TRAVAUX

ETUDE, FABRICATION ET POSE

    • conception
    • notes de calcul
    • plans d'exécution
    • métallerie
    • protection anticorrosion
    • montage partie scellée et mobile

    • Remplacement des 3 vannes wagon évacuateurs de crues : dimensions 8,5m x 6m haut, manœuvrées par contre-poids (flotteur)
    • Remplacement des pièces fixes amont (système d'étanchéité fixe) et aval (système de roulement)
    • Remplacement des systèmes de manœuvre de vanne : pour EVC1, 2 & 3 : mise en place de 2 vérins, supports poulies, poulies, câbles, ridoirs
    • Remplacement des systèmes d'alimentation des chambres de flotteurs et de leur commande
    • Réalisation des passerelles techniques en encorbellement à l’aval du barrage (65m de long en 6 éléments)

DUREE DU CHANTIER

OCTOBRE 2010 À OCTOBRE 2014

DURÉE : 4 ANS

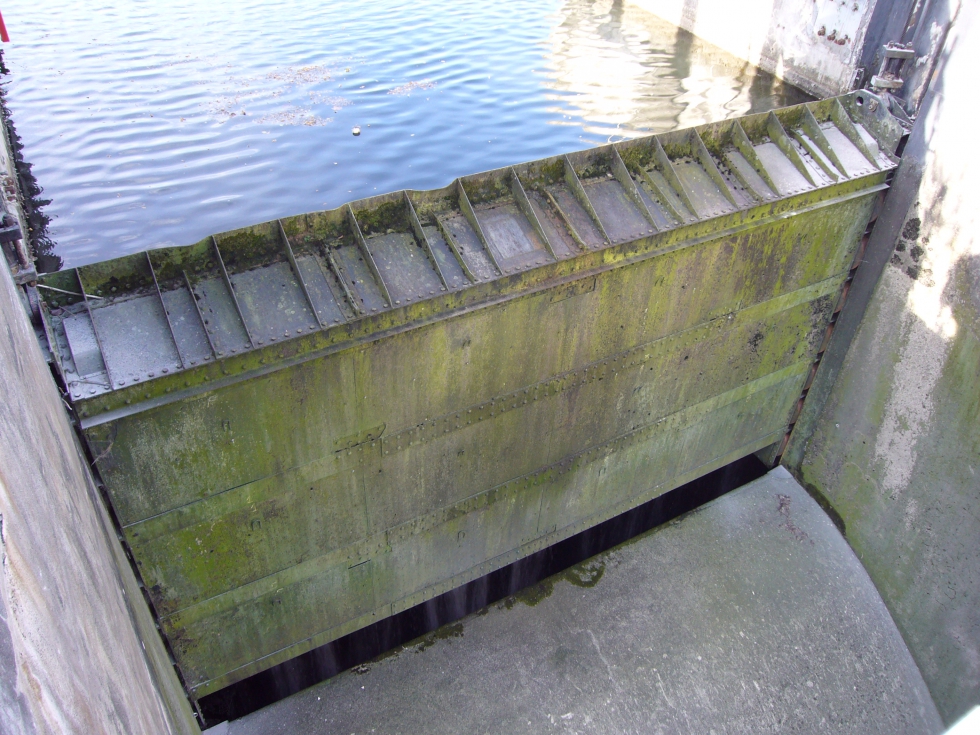

1

Vanne avant travaux

2

Système de manœuvre avant travaux

3

Découpe de la vanne avec équipement amianté

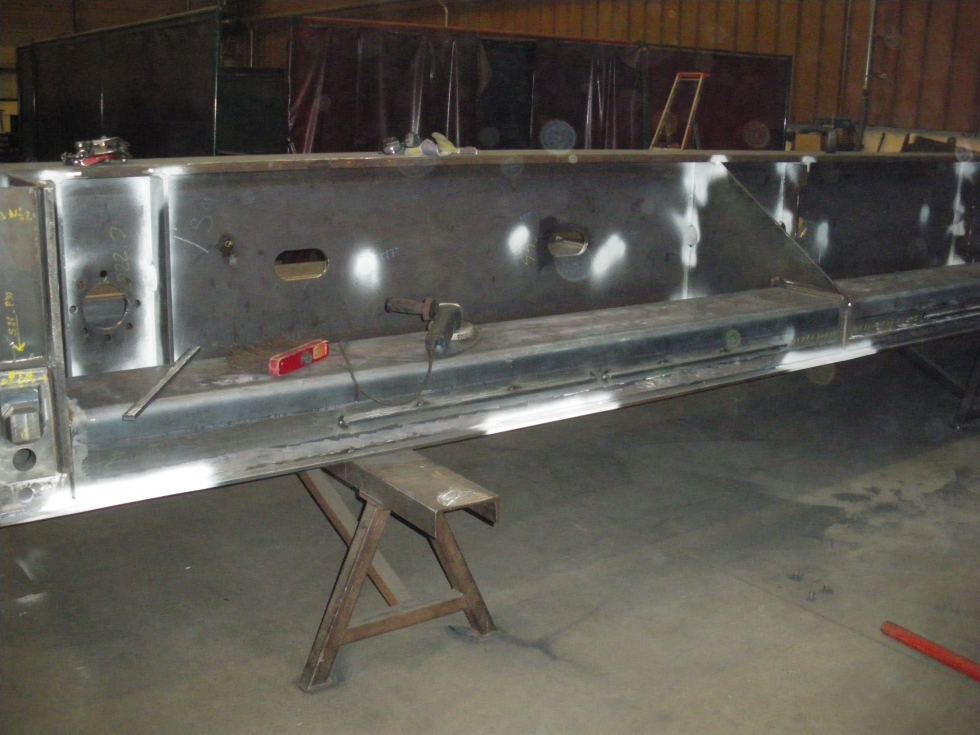

4

Fabrication vanne

5

Détail soudure de la vanne

6

Pose nouvelle vanne

7

Nouveau système de manœuvre

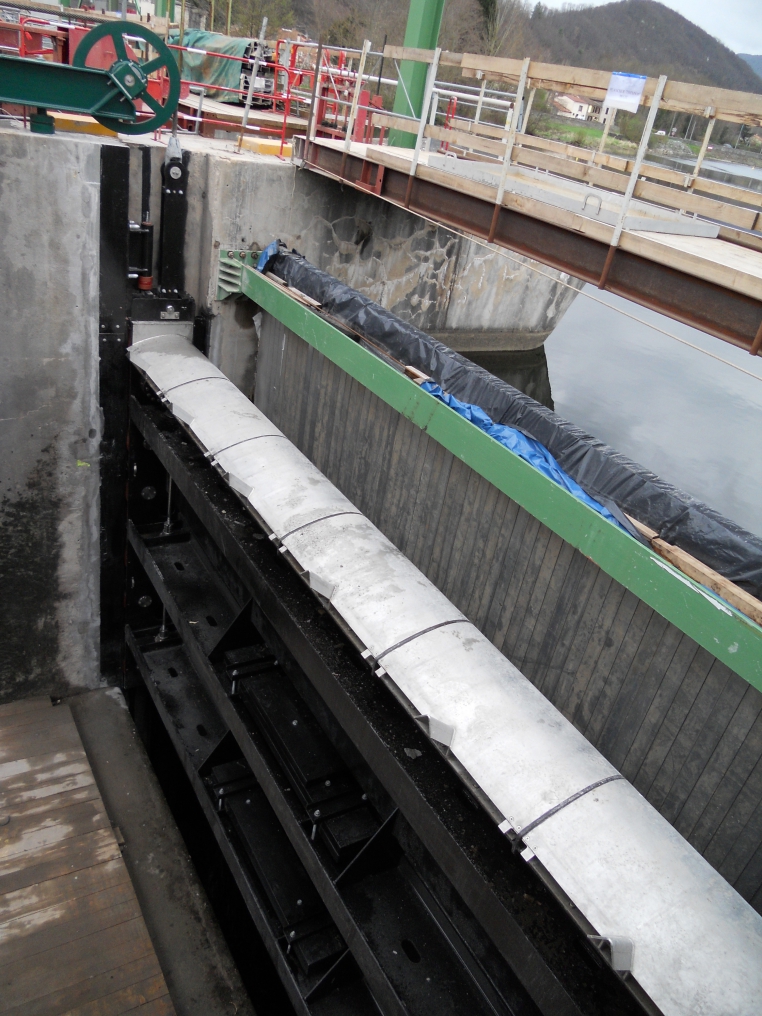

8

Essais à vide nouvelle vanne

9

Nouvelles pièces fixes

10

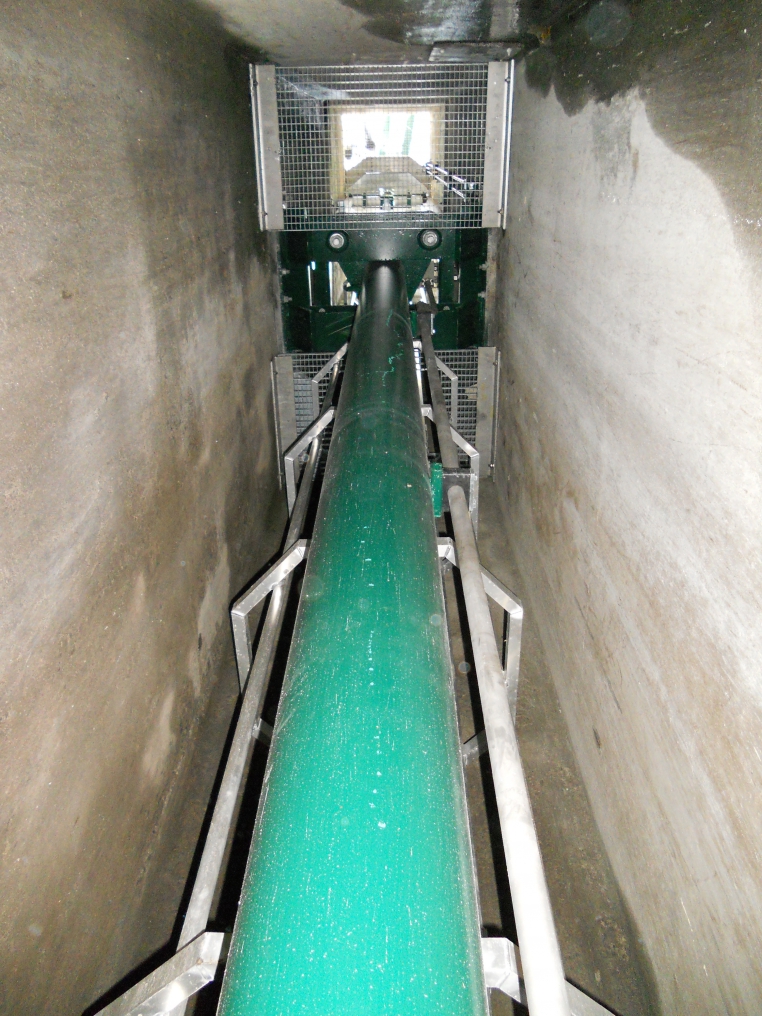

Vue d'un vérin de manœuvre

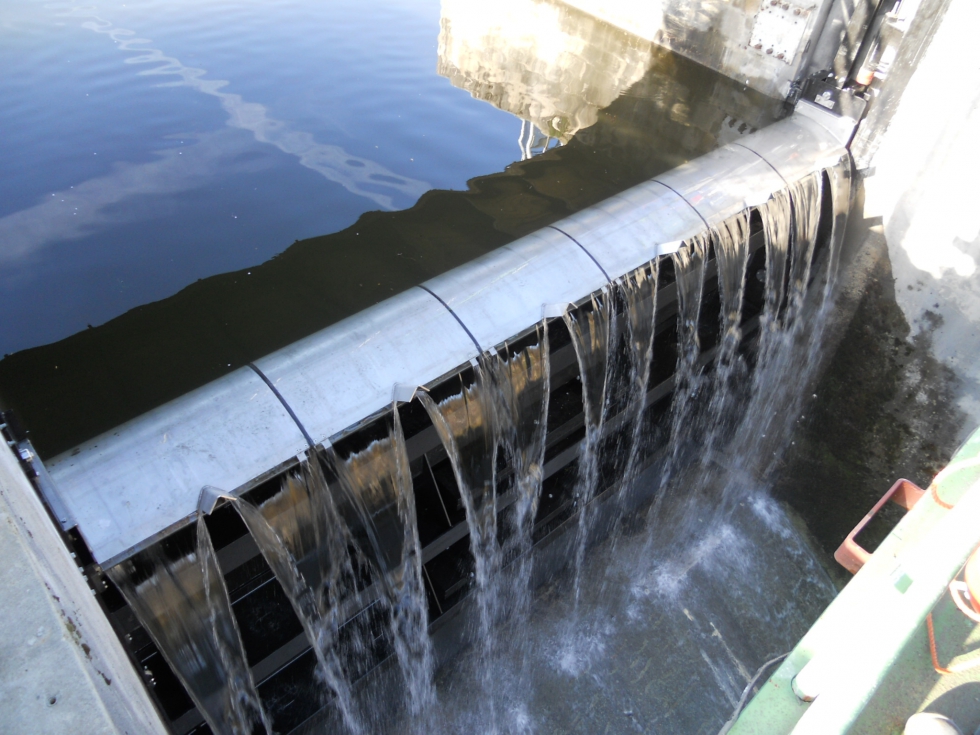

11

Mise en service nouvelle vanne

11-remplacement-vanne- Mise en service nouvelle vanne.jpg

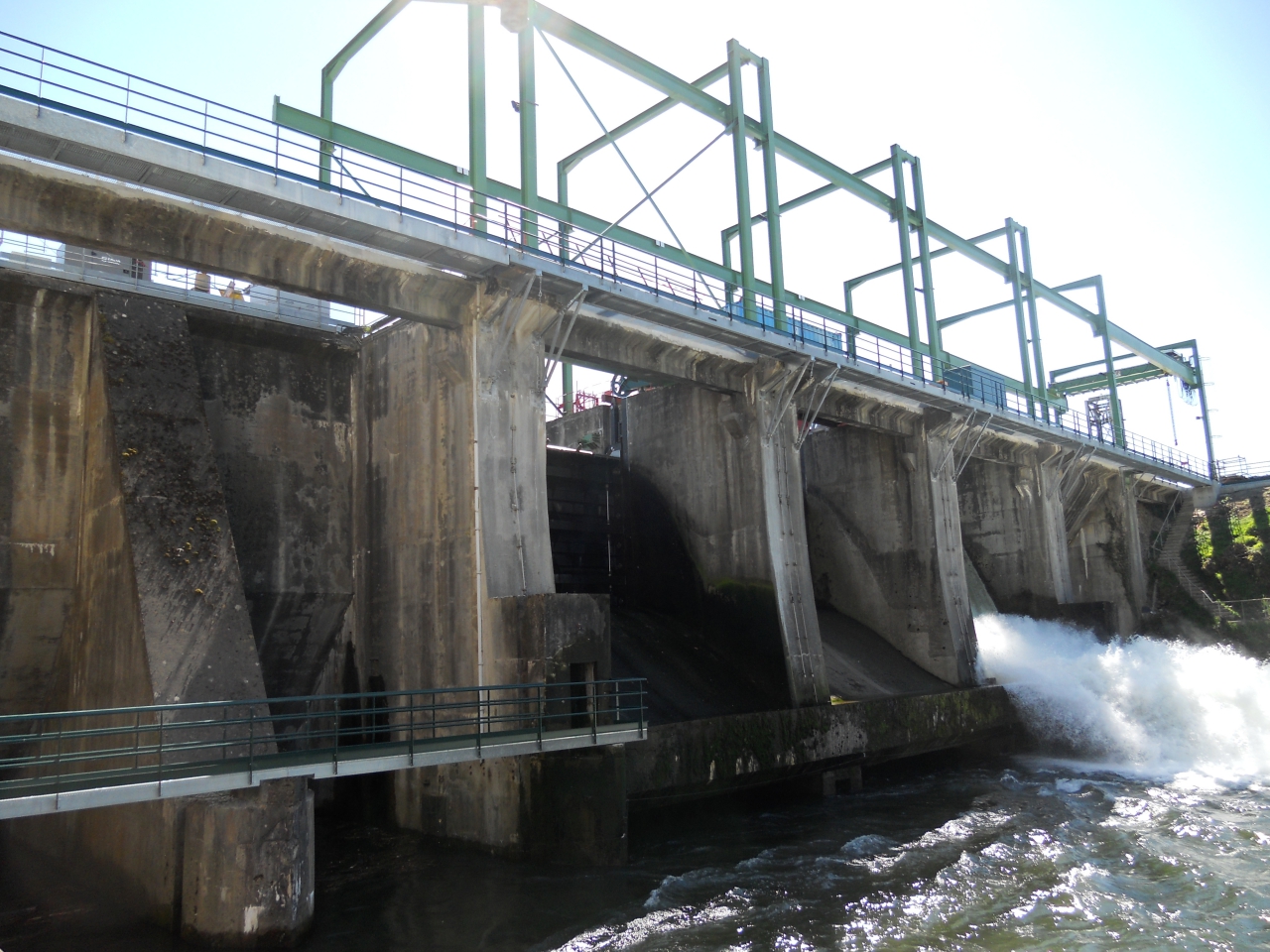

12

Passerelle technique

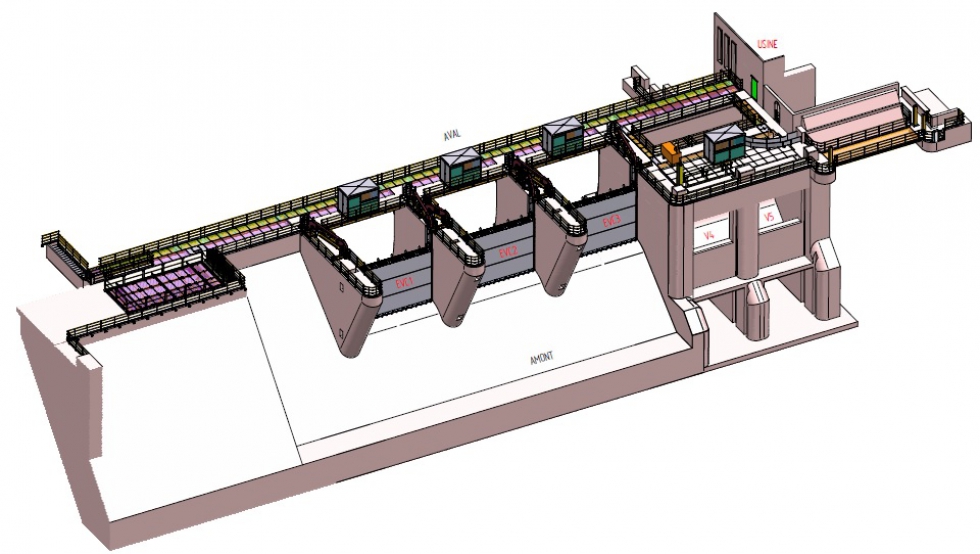

13

Vue d'ensemble du barrage

14

Ecoulement dessus de la vanne
