Racks de stockage barriques 400 litres

> Retour à toutes les réalisations du domaine de l’Industrie

RACKS MANIGOT

  • TOUZAC (Charente)
  • CHAIS ANCIEN - BARRIQUES de 400L
  • Racks de stockage 1056 HL

LE PROJET

LE PROJET

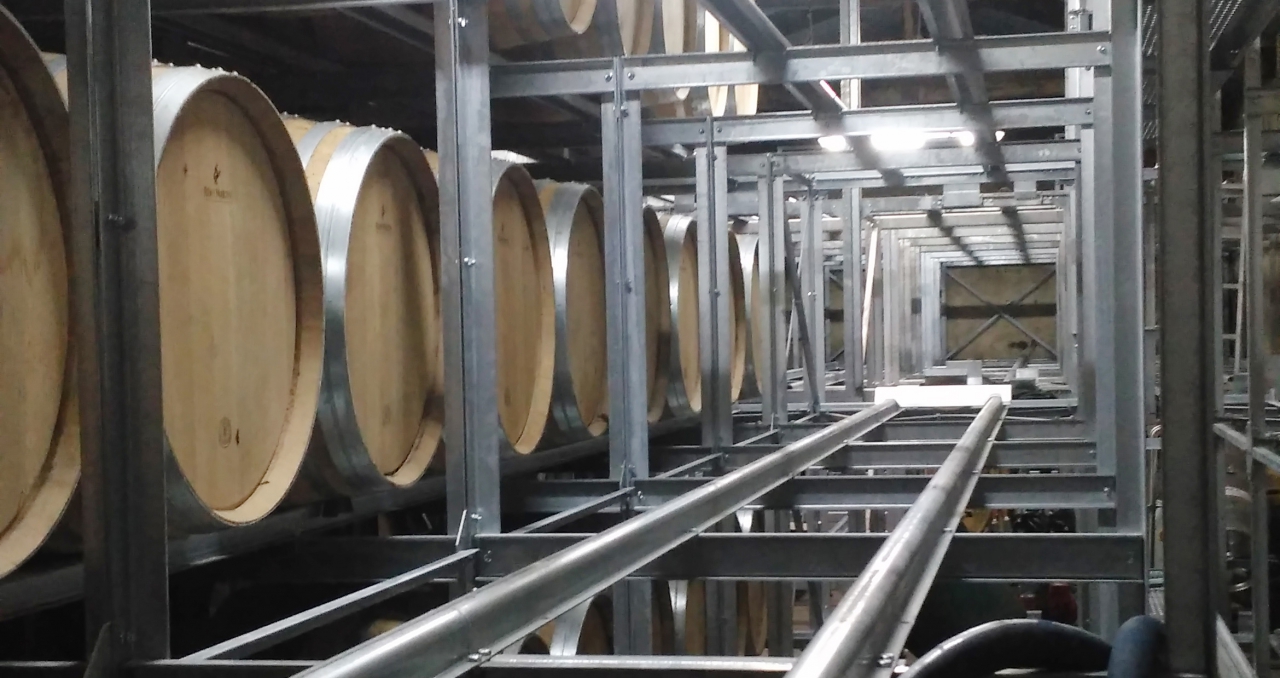

  • Chai existant de stockage de barriques chevaltées.
  • Les dimensions du bâtiment existant et la modularité des racks ont permis une optimisation du stockage et de limiter au minimum les espaces perdus (jeu périphérique de seulement 4 cm)
  • Bâtiment ancienBarriques de 400 litres
  • Racks posé sur dalle béton existante
  • 3 niveaux de stockage
  • 2 niveaux de passerelles de circulation
  • Structures en acier galvanisé à chaud
  • Rails de roulage des barriques profilés
  • Portillons de sécurité en bout de passerelles
  • Arrêts de fûts sécurisés en façade de rime
  • Boulonnerie acier zingué classe 8.8
  • Numérotation des rimes
  • Echelle d’accès aux normes
Lire plus

REMARQUES

REMARQUES

L’épaisseur de zinc pour le procédé de galvanisation à chaud par immersion suivant la norme NF EN ISO 1461 (immersion des pièces en acier dans un bain de zinc en fusion) est de 55 à 85 µm en moyenne

Lire plus

HYPOTHESES DE CALCUL

HYPOTHESES DE CALCUL

La structure des racks est calculée suivant les règles EURO-CODE 3 et tient compte des recommandations de calcul des rayonnages de la norme NF-EN 15512 (système de stockage statique en acier) :

Les efforts horizontaux sont égaux aux exigences de la norme NF-EN 15512.

L'ensemble des calculs est réalisé sur le logiciel ROBOBAT, reconnu par l'AFNOR, utilisé par les organismes de contrôle.

Lire plus
