Racks de stockage barriques de 500 litres

> Retour à toutes les réalisations du domaine de l’Industrie

RACKS DUBOIS

  • ECHALLAT (Charente)
  • CHAIS ANCIEN - BARRIQUES de 500L
  • Racks de stockage 480 HL

LE PROJET

LE PROJET

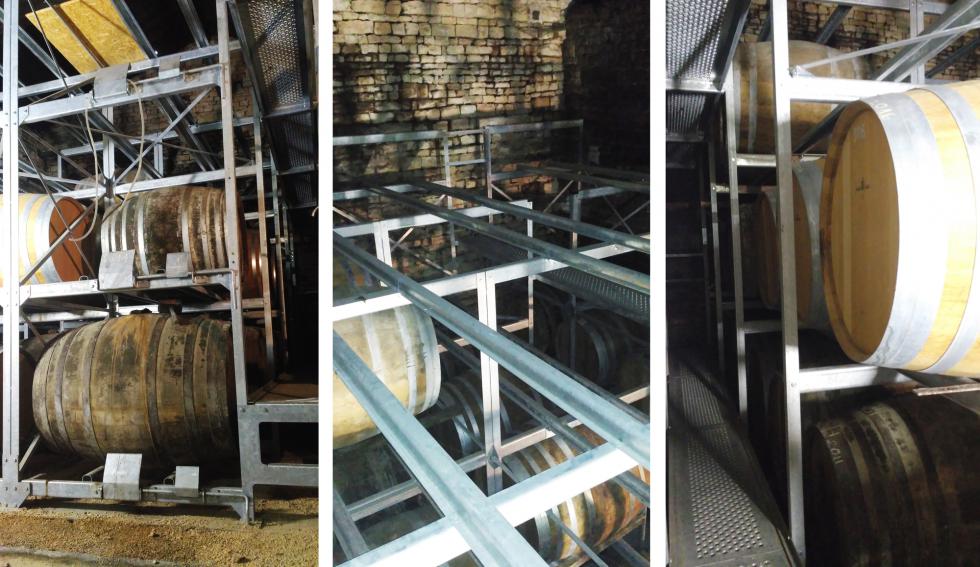

  • Bâtiment ancien
  • Barriques de 500 litres
  • Racks posé sur longrines
  • Terre battue et grave entre les longrines
  • 4 niveaux de stockage
  • 2 niveaux de passerelles de circulation
  • Structures en acier galvanisé à chaud

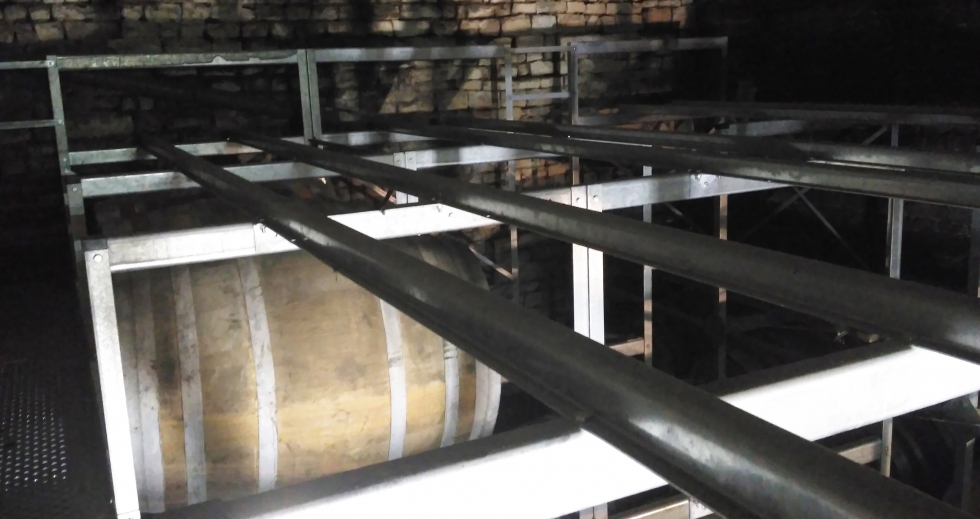

  • Rail de roulage des barriques profilés
  • Portillons de sécurité en bout de passerelles
  • Arrêts de fûts sécurisé en façade de rime
  • Boulonnerie acier zingué classe 8.8
  • Numérotation des rimes
  • Echelle d’accès aux normes
Lire plus

REMARQUES

REMARQUES

L’épaisseur de zinc pour le procédé de galvanisation à chaud par immersion suivant la norme NF EN ISO 1461 (immersion des pièces en acier dans un bain de zinc en fusion) est de 55 à 85 µm en moyenne.

Lire plus

HYPOTHESES DE CALCUL

HYPOTHESES DE CALCUL

La structure des racks est calculée suivant les règles EURO-CODE 3 et tient compte des recommandations de calcul des rayonnages de la norme NF-EN 15512 (système de stockage statique en acier) :

Les efforts horizontaux sont égaux aux exigences de la norme NF-EN 15512.

L’ensemble des calculs est réalisé sur le logiciel ROBOBAT, reconnu par l’AFNOR, utilisé par les organismes de contrôle.

Lire plus
