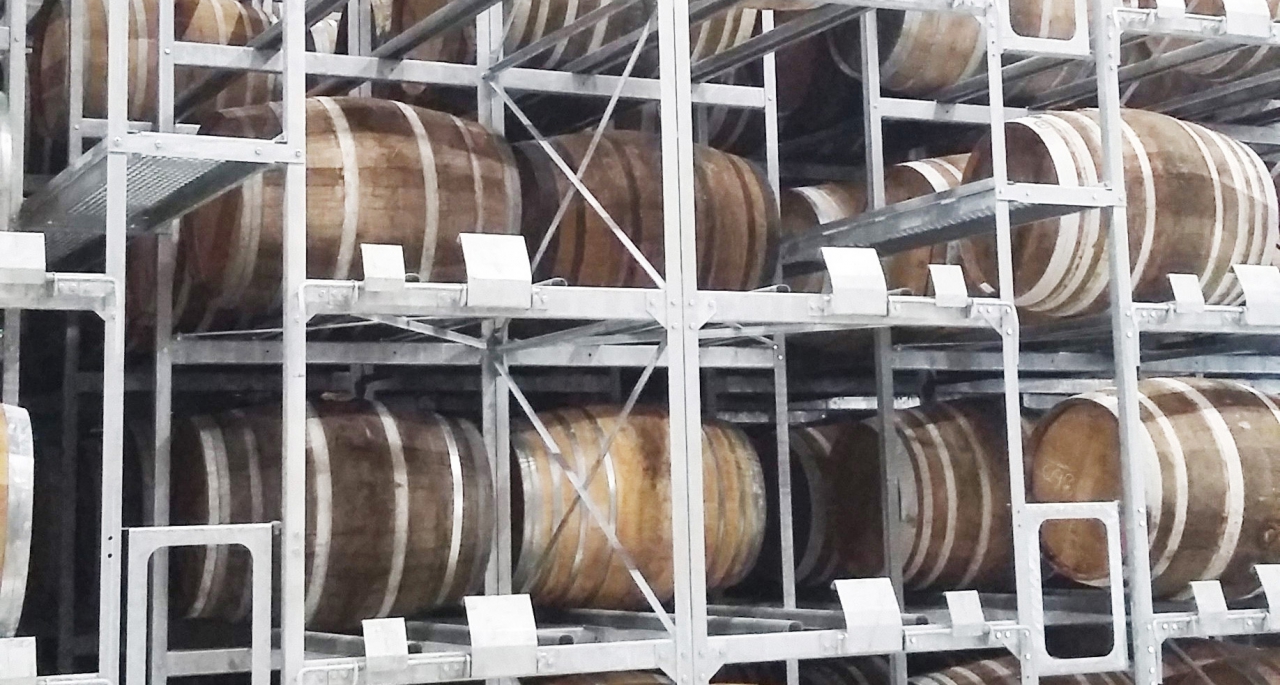

Racks de stockage de barriques de 350 et 400 litres sur 6 niveaux de stockage

> Retour à toutes les réalisations du domaine de l’Industrie

RACKS HINE

  • JARNAC (Charente)
  • CHAIS NOUVEAU - BARRIQUES de 400L
  • Racks de stockage 19939.5HL

LE PROJET

LE PROJET

  • Bâtiment neuf pour stockage
  • 4158 barriques de 400 litres soit 16632 HL
  • 945 barriques de 350 litres soit 3307.5 HL
  • Racks posé sur dalle béton en pente vers exutoires, allée centrale surélevée
  • 6 niveaux de stockage
  • 3 niveaux de passerelles de circulation
  • Structures en acier galvanisé à chaud
  • Rails de roulage des barriques profilés
  • Portillons de sécurité en bout de passerelles
  • Arrêts de fûts sécurisés en façade de rime
  • Boulonnerie acier zingué classe 8.8
  • Numérotation des rimes
  • Echelle d’accès aux normes

Lire plus

REMARQUES

REMARQUES

L’épaisseur de zinc pour le procédé de galvanisation à chaud par immersion suivant la norme NF EN ISO 1461 (immersion des pièces en acier dans un bain de zinc en fusion) est de 55 à 85 µm en moyenne.

Lire plus

HYPOTHESES DE CALCUL

HYPOTHESES DE CALCUL

La structure des racks est calculée suivant les règles EURO-CODE 3 et tient compte des recommandations de calcul des rayonnages de la norme NF-EN 15512 (système de stockage statique en acier) dont les principes sont les suivants :

Les efforts horizontaux sont égaux aux exigences de la norme NF-EN 15512.

L'ensemble des calculs est réalisé sur le logiciel ROBOBAT, reconnu par l'AFNOR, utilisé par les organismes de contrôle.

Lire plus
